首页 > 产品展示 > 保温阀系列

BQ45保温三通四密封球阀

特点

一、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质的流向的切换，也能使相互垂直的两个通道连接或关闭。

二、四阀座密封三通球阀具有造型美观、结构紧凑合理，它不公可实现介质流向的切换，也可使三个通道互相连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管道中介质的分流合流。

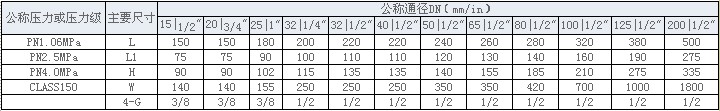

连接尺寸表

型号、零件材料及主要参数

公称压力
或压力级

法兰密封性

产品型号

PN1.6MAa

凸面
（光华面）

BQ4	4	F-16C
	5

BQ4	4	F-16P
	5

BQ4	4	F-16CF8
	5

BQ4	4	F-16CF3
	5

BQ4	4	F-16R
	5

BQ4	4	F-16CF8
	5

BQ4	4	F-16R3
	5

PN2.5MAa

BQ4	4	F-25C
	5

BQ4	4	F-25P
	5

BQ4	4	F-25CF8
	5

BQ4	4	F-25CF3
	5

BQ4	4	F-25R
	5

BQ4	4	F-25CF8
	5

BQ4	4	F-25R3
	5

PN4.0MAa

凹凸面

BQ4	4	F-40C
	5

BQ4	4	F-40P
	5

BQ4	4	F-40CF8
	5

BQ4	4	F-40CF3
	5

BQ4	4	F-40R
	5

BQ4	4	F-40CF8
	5

BQ4	4	F-40R3
	5

CLASS 150

凸面

BQ4	4	F-150(Lb)C
	5

BQ4	4	F-150(Lb)P
	5

BQ4	4	F-150(Lb)CF8
	5

BQ4	4	F-150(Lb)CF3
	5

BQ4	4	F-150(Lb)R
	5

BQ4	4	F-150(Lb)CF8
	5

BQ4	4	F-150(Lb)R3
	5

主要零件材料

阀体

WCB

ZGlCrl18Ni9Ti

CF8(304)

CF3(304L)

ZGlCr18Nil2Mo2Ti

CF8M(316)

CF8M(316L)

球杆、阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Nil2Mo2Ti

0Cr17Nil2Mo2(316)

0Cr17Nil2Mo2(316L)

密封圈

聚四氟乙烯片对位聚苯

填料、垫圈

V型聚四氟乙烯柔性石墨环聚四氟乙烯片柔性石墨复合垫

适用工况

适用介质

重油、胶类等硝酸腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质

适用温度

-28~300℃

应用规格

法兰尺寸

JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214

检验试验按

GB/T13928-89 JB/T9092-99 JIS B2212-2214

其余制造规范均按本厂标准

备注三通保温球阀一般采用两阀座结构，如流向图A所示两种工况。先用两种阀座L型结构（即QB44型）。流向图B中①和④两种工况亦可选用两种阀座T型结构（即BQ45型）。流向图B中②和③两种工况必须眉选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制》填写相应的要代码。
