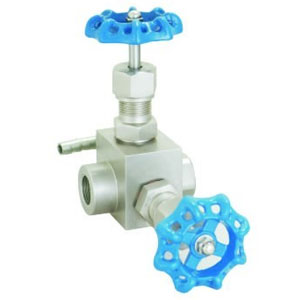

一、结构形式
1、取样用截止阀通过外加取样排放装置,保证了管路中压力表的正确安装使用,达到了放空、取样的目的。具有一阀两用的功能。
2、该阀密封结构为硬软双质密封设计。密封面避开了介质的直接冲刷。
3、本阀广泛用于油田、化工、轻工、电力。冶金等装置的自控系统中。

二、 应用规范
1、设计制造
GB/T 12224-1989
JB/T  7747-1995
2、连接方式: 内螺纹连接
3、结构特征: 硬软双密封副;浮动阀瓣
4、阀门检验和试验:GB/T 13927-1992
5、材料:
碳钢按: GB/T 12228-1989的规定
不锈钢：GB/T  1220-1989的规定

三、 性能规范
公称压力：25Mpa
适用温度:≤180℃
适用介质:水、蒸汽、油品等
