应用规范 Application Norm
公称压力：10-32MPa
适用温度范围：-20~150℃
适用介质：水、油、气及某些腐蚀性液体。
螺纹类型：G·NPT BSPT.BSP.DIN259/2999
主要零件材料   单位：mm

零件名称Part name	阀体body	球体Ball	阀杆Stem	密封圈Gastet
Q11N-100CQ11N-160CQ11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龙nylon
Q11N-100PQ11N-160PQ11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100RQ11N-160RQ11N-320R	316/Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

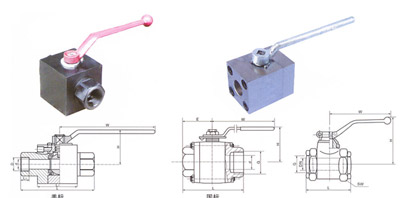

美标主要尺寸   单位：mm

口径	d	L	L1	H	W	D	L3
	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8″	10	100	60	62	150	1780	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	90	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63					74.20	16
NPT3″	78					90.15	16
NPT4″	98					115.80	19

采用：ASME、B16.11-1991标准。

国标主要尺寸   单位：mm

公称通径DN（mm）NominalDiameter	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹G screw	尺寸（mm）Dimensions					管螺纹G screw	尺寸（mm）Dimensions
		d	L	H	W	E		H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150
