HH47/H47XF/HDH47X蝶式缓冲止回阀产品概述
蝶式缓冲止回阀用于工业供排水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
HH47/H47XF/HDH47X蝶式缓冲止回阀主要零件材料
零件名称 |
阀体 |
蝶板 |
| 材料 |
灰铸铁、碳钢 |
灰铸铁、铸钢
球墨铸铁 |
| 密封圈 |
阀杆 |
填料 |
丁腈耐油橡胶
氯丁橡胶 |
不锈钢 |
聚四氯乙烯 |
HH47/H47XF/HDH47X蝶式缓冲止回阀主要技术参数
型号 |
公称通径
DN(mm) |
公称压力
PN(Mpa) |
试验压力ps(Mpa) |
最高工作
压力（Mpa） |
工作温度 |
适用介质 |
| 壳体 |
密封 |
| HH47-16、10、25 |
50～1200 |
1.0 |
1.5 |
1.1 |
1.0 |
《80℃（根据用户要求）可达200℃ |
水、弱腐蚀性介质 |
| HH47X、H |
1.6 |
2.4 |
1.76 |
1.6 |
| HDH47X |
2.5 |
3.75 |
2.75 |
2.5 |

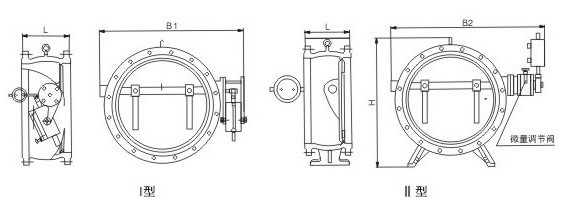

| HH47/H47XF/HDH47X蝶式缓冲止回阀主要外形尺寸 |
法兰连接尺寸：PN10、16标准
型号 |
公称通径
DN |
尺寸 |
型号 |
公称通径
DN |
尺寸 |
| L |
H |
B1 |
B2 |
L |
H |
B1 |
B2 |
H47X
H47H
HH47X |
200 |
230 |
550 |
540 |
600 |
HH47X
H47XF
HDH47X |
600 |
390 |
1070 |
1090 |
1250 |
| 250 |
250 |
630 |
600 |
700 |
700 |
430 |
1220 |
1200 |
1360 |
| 300 |
270 |
690 |
650 |
740 |
800 |
470 |
1320 |
1320 |
1480 |
| 350 |
290 |
780 |
710 |
800 |
900 |
510 |
1430 |
1420 |
1580 |
| 400 |
310 |
860 |
770 |
870 |
1000 |
550 |
1550 |
1550 |
1700 |
| 450 |
330 |
910 |
830 |
920 |
1200 |
630 |
1800 |
1780 |
1950 |
| 500 |
350 |
980 |
900 |
1000 |
1400 |
710 |
1980 |
2000 |
2175 |
