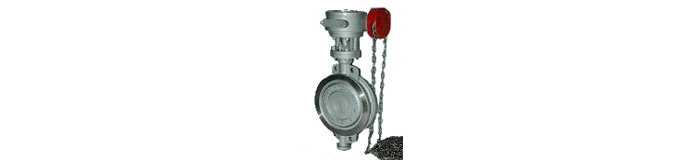

LD73H链条对夹式硬密封蝶阀_性能规范

LD73H蝶阀用途及特点

本蝶阀适用于食品、饮料、医药、化工式等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

硬密封蝶阀采用标准

法兰连接尺寸：GB9115-88
              GB91113-88；GB4216-84
结构长度：GB12221-89
压力试验：GB/T13927-92：ZBJ16006-90


硬密封蝶阀_主要技术参数



公称通径	DN（mm)	50～150
公称压力	PN（Mpa)	1.0	1.6	2.5
试验压力Ps（Mpa)	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
适用介质	水、蒸汽、油品、海水、酸类
适用温度	-29℃～425℃

硬密封蝶阀_主要零件材料



名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢
阀板	碳钢、不锈钢、铬镍钼钛钢、铬钼钒钢
阀杆	2Cr13、不修钢、铬镍钼钛钢
密封圈	不锈钢、氟塑料、聚丙脂
填料	氟塑料、柔性石墨
