SD943H电动伸缩蝶阀

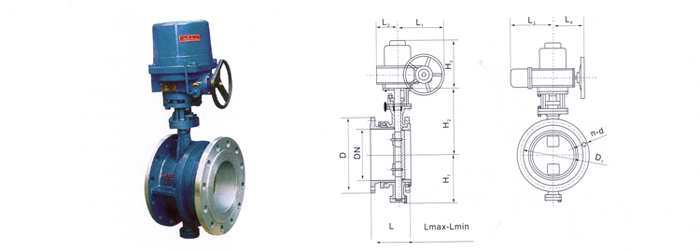

SD943（H、F、X）-（6、10、16）连接尺寸
|
DN
|
H1
|
H2
|
H3
|
法兰式L
|
最大长度Lmax
|
最小长度Lmin
|
伸缩长度L
|
L1
|
L2
|
L3
|
L4
|
电动装置型号
|
|
mm
|
in
|
|
50
|
2
|
80
|
112
|
248
|
108
|
164
|
138
|
151
|
103
|
185
|
103
|
297
|
QB-10-1
|
|
65
|
21/2
|
95
|
112
|
248
|
112
|
190
|
154
|
172
|
103
|
185
|
103
|
297
|
QB-10-1
|
|
80
|
3
|
98
|
130
|
248
|
114
|
195
|
163
|
177
|
103
|
185
|
103
|
297
|
QB-10-1
|
|
100
|
4
|
114
|
142
|
248
|
127
|
227
|
184
|
206
|
103
|
185
|
103
|
297
|
QB-10-1
|
|
125
|
5
|
128
|
174
|
248
|
140
|
254
|
201
|
215
|
103
|
185
|
103
|
297
|
QB-20-1
|
|
150
|
6
|
139
|
180
|
333
|
140
|
240
|
195
|
225
|
103
|
185
|
103
|
297
|
QB-20-1
|
|
200
|
8
|
174
|
225
|
333
|
152
|
265
|
215
|
245
|
103
|
185
|
103
|
297
|
QB-60-1
|
|
250
|
10
|
215
|
266
|
342
|
165
|
295
|
235
|
265
|
103
|
185
|
103
|
297
|
QB-60-1
|
|
300
|
12
|
245
|
290
|
342
|
178
|
308
|
254
|
282
|
118
|
322
|
118
|
250
|
QB-120-1
|
|
350
|
14
|
270
|
320
|
342
|
190
|
325
|
271
|
300
|
118
|
322
|
118
|
250
|
QB-120-1
|
|
400
|
16
|
305
|
400
|
342
|
216
|
345
|
283
|
314
|
118
|
322
|
118
|
250
|
QB-250-1
|
|
450
|
18
|
325
|
425
|
342
|
222
|
370
|
314
|
340
|
118
|
322
|
118
|
250
|
QB-250-1
|
|
500
|
20
|
360
|
480
|
342
|
229
|
377
|
316
|
346
|
118
|
322
|
118
|
250
|
QB-250-1
|
|
600
|
22
|
445
|
520
|
415
|
267
|
446
|
388
|
417
|
190
|
322
|
155
|
362
|
QB500-0.5
|
|
700
|
24
|
505
|
582
|
415
|
292
|
445
|
395
|
425
|
190
|
377
|
155
|
362
|
QB500-0.5
|
|
800
|
32
|
560
|
620
|
365
|
318
|
479
|
425
|
455
|
245
|
681
|
190
|
482
|
ZA60
|
|
900
|
36
|
630
|
715
|
365
|
330
|
515
|
455
|
485
|
245
|
766
|
268
|
370
|
ZA60
|
|
1000
|
40
|
680
|
760
|
365
|
415
|
525
|
465
|
495
|
245
|
766
|
268
|
370
|
ZA60
|
|
1200
|
48
|
795
|
905
|
396
|
470
|
574
|
495
|
542
|
245
|
879
|
268
|
405
|
ZA120
|
|
1400
|
56
|
900
|
1000
|
396
|
530
|
599
|
542
|
572
|
355
|
983
|
368
|
430
|
ZA120
|
|
1600
|
64
|
110
|
1160
|
460
|
600
|
640
|
615
|
616
|
355
|
1121
|
368
|
500
|
ZA240
|
|
1800
|
72
|
1124
|
1247
|
460
|
670
|
725
|
695
|
695
|
355
|
1121
|
368
|
500
|
ZA240
|
|
2000
|
80
|
1292
|
1367
|
460
|
760
|
764
|
722
|
722
|
393
|
1204
|
435
|
530
|
ZA240
|
