D9Z022-0.25、1、6、10、16Px系列电动高温蝶阀
用途及特点
高温蝶阀与电动执行机构及气动执行机构配套，广泛应用于工业部门的节流装置之中，达到对生产过程的自动控制和远距离控制，并采用通风型与密闭型两种密封结构，能适应各种介质工况的需要。
采用标准
法兰连接尺寸：GB9115-88；
结构长度：GB12221-89
压力试验：GB/T13927-92；ZBJ16006-90
主要零部件材料
|
称
|
材 料
|
|
阀 板
|
不锈钢、铬钼钒铸钢、碳钢
|
|
阀 体
|
不锈钢、铬钼钒铸钢、碳钢
|
|
阀 杆
|
1Cr18Ni9Ti、2Cr13
|
|
填 料
|
柔性石墨、氟塑料
|

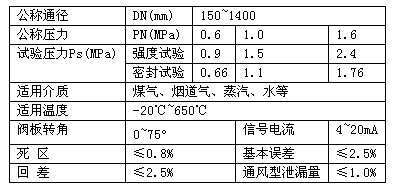

主要技术参数（表一）
|
主要技术参数（表二）
|
公称通径DN（mm)
|
150
|
175
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
|
额定流量系数C
|
530
|
770
|
1000
|
1500
|
2300
|
3250
|
4400
|
5450
|
6900
|
9900
|
13800
|
18500
|
23300
|
28900
|
42500
|
60000
|
|
配用执行机构
|
型 号
|
DKJ-210
|
DKJ-310
|
DKJ-410
|
DKJ-510
|
|
力矩（Dm）
|
100
|
250
|
600
|
1600
|
|
电 源
|
220V 50HZ
|
型号编制说明
|
阀门类型
|
执行器类型
|
阀门保温方式
|
密封性能
|
设计序号
|
公称压力
|
公称压力
|
公称压力
|
公称压力
|
公称压力
|
最高使用温度
|
|
蝶阀
|
DKJ（ZKJ）
|
无保温
|
低泄漏型
|
2
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
0.1MPa
|
0.025MPa
|
例：550℃标记为P5
|
注：用户订货时应注明通风型或密闭型

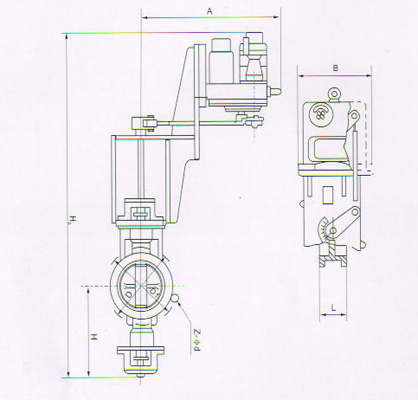

D9z022-0.25、1、6-Px通气型连接尺寸
|
通径DN
|
L
|
D1
|
D
|
z-ød
|
（电动）J
|
（气动）M
|
Wt/Kgs
|
|
H
|
H0
|
A
|
B
|
H
|
H0
|
A
|
B
|
J
|
M
|
|
150
|
56
|
225
|
265
|
8-18
|
137
|
810
|
470
|
245
|
137
|
770
|
860
|
325
|
56
|
53
|
|
200
|
60
|
280
|
320
|
8-18
|
164
|
935
|
470
|
245
|
164
|
890
|
860
|
325
|
70
|
68
|
|
250
|
68
|
335
|
375
|
12-18
|
206
|
1010
|
470
|
245
|
203
|
1000
|
860
|
410
|
81
|
80
|
|
300
|
78
|
395
|
440
|
12-22
|
230
|
1175
|
507
|
300
|
230
|
1090
|
860
|
410
|
142
|
140
|
|
350
|
78
|
445
|
490
|
12-22
|
248
|
1200
|
588
|
300
|
248
|
1115
|
1056
|
410
|
145
|
143
|
|
400
|
102
|
495
|
540
|
16-22
|
289
|
1325
|
588
|
300
|
289
|
1320
|
1056
|
495
|
195
|
192
|
|
450
|
114
|
550
|
595
|
16-22
|
320
|
1385
|
588
|
300
|
320
|
1383
|
1237
|
495
|
225
|
224
|
|
500
|
127
|
600
|
645
|
20-22
|
343
|
1560
|
680
|
365
|
343
|
1430
|
1237
|
495
|
310
|
300
|
|
600
|
154
|
705
|
755
|
20-26
|
413
|
1700
|
680
|
365
|
413
|
1560
|
1237
|
484
|
435
|
430
|
|
700
|
165
|
810
|
860
|
24-26
|
178
|
1995
|
680
|
365
|
478
|
1860
|
1237
|
484
|
600
|
595
|
|
800
|
190
|
920
|
975
|
24-30
|
525
|
2050
|
700
|
365
|
525
|
1915
|
1550
|
484
|
745
|
736
|
|
900
|
203
|
1020
|
1075
|
24-30
|
585
|
2220
|
700
|
365
|
585
|
2085
|
1550
|
484
|
946
|
940
|
|
1000
|
216
|
1120
|
1175
|
28-30
|
640
|
2350
|
760
|
424
|
640
|
2140
|
1550
|
484
|
1195
|
1186
|
|
1200
|
254
|
1320
|
1375
|
32-30
|
755
|
2580
|
760
|
424
|
755
|
2540
|
1550
|
700
|
1395
|
1391
|
|
1340
|
1405
|
32-33
|
|
1400
|
390
|
1520
|
1575
|
36-30
|
825
|
2780
|
760
|
424
|
825
|
2740
|
1550
|
700
|
1590
|
1585
|
|
|
|
|
D9z022-10、16Px通风型连接尺寸
|
通径DN
|
L
|
D1
|
D
|
z-ød
|
（电动）J
|
（气动）M
|
Wt/Kgs
|
|
H
|
H0
|
A
|
B
|
H1
|
H0
|
A
|
B
|
J
|
M
|
|
50
|
53
|
125
|
165
|
4-18
|
112
|
700
|
470
|
245
|
112
|
260
|
250
|
245
|
52
|
52
|
|
65
|
46
|
145
|
185
|
4-18
|
115
|
720
|
470
|
245
|
115
|
280
|
250
|
245
|
54
|
52
|
|
80
|
49
|
160
|
200
|
8-18
|
120
|
825
|
510
|
300
|
120
|
355
|
250
|
355
|
79
|
75
|
|
100
|
56
|
180
|
220
|
8-18
|
140
|
855
|
510
|
300
|
140
|
390
|
250
|
355
|
84
|
80
|
|
125
|
64
|
210
|
250
|
8-18
|
170
|
1025
|
680
|
365
|
170
|
490
|
350
|
600
|
132
|
130
|
|
150
|
70
|
240
|
285
|
8-22
|
180
|
1055
|
680
|
365
|
180
|
630
|
350
|
600
|
136
|
134
|
|
200
|
71
|
295
|
340
|
8-22
|
210
|
1300
|
840
|
424
|
210
|
690
|
450
|
750
|
209
|
206
|
|
12-22
|
|
250
|
76
|
350
|
395
|
12-22
|
240
|
1440
|
840
|
424
|
240
|
830
|
450
|
750
|
219
|
216
|
|
355
|
405
|
12-26
|
|
300
|
83
|
400
|
445
|
12-22
|
290
|
1520
|
995
|
476
|
290
|
930
|
450
|
750
|
275
|
270
|
|
410
|
460
|
12-26
|
|
350
|
92
|
460
|
505
|
16-22
|
320
|
1600
|
995
|
476
|
320
|
1010
|
450
|
750
|
350
|
345
|
|
470
|
520
|
16-26
|
|
400
|
102
|
515
|
565
|
16-30
|
350
|
1660
|
995
|
476
|
350
|
1070
|
450
|
750
|
440
|
438
|
|
525
|
580
|
20-26
|
|
450
|
114
|
565
|
615
|
20-30
|
380
|
1800
|
1200
|
560
|
380
|
1140
|
450
|
750
|
710
|
708
|
|
585
|
640
|
20-26
|
|
500
|
127
|
620
|
670
|
20-33
|
410
|
1860
|
1200
|
560
|
410
|
1200
|
600
|
800
|
780
|
775
|
|
650
|
715
|
20-30
|
|
600
|
154
|
725
|
780
|
20-30
|
470
|
2000
|
1200
|
560
|
470
|
1340
|
600
|
800
|
900
|
895
|
|
|
|
|
