XD371X蜗轮传动对夹式偏心消防信号蝶阀

性能规范
用途及特点
信号蝶阀其设计采用偏心蝶阀板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施，提供声与光的信号，一般用于为消防设施配套所用。
采用标准
法兰连接尺寸：GB4216-84，GB9115-88
结构长度：GB12221-89
压力试验：GB/T13927-92；ZBJ16006-90

主要技术参数

公称通径	DN（mm)	5～300
公称压力	PN(Mpa)	1.6
试验压力PS（Mpa)	强度试验	2.4
	密封试验	1.76
适用介质	水、海水、（油品）
适用温度	≦125℃

主要零件材料

名称	材料
阀体	碳钢、铸铁
阀板	碳钢（表面处理）、铸铁（表面处理）
阀杆	2Cr13
密封圈	氟橡胶
填料	氟塑料、柔性石墨、V型橡胶垫

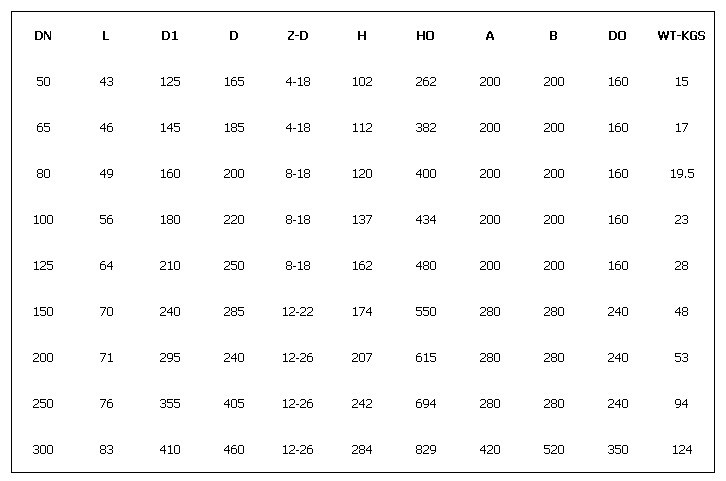

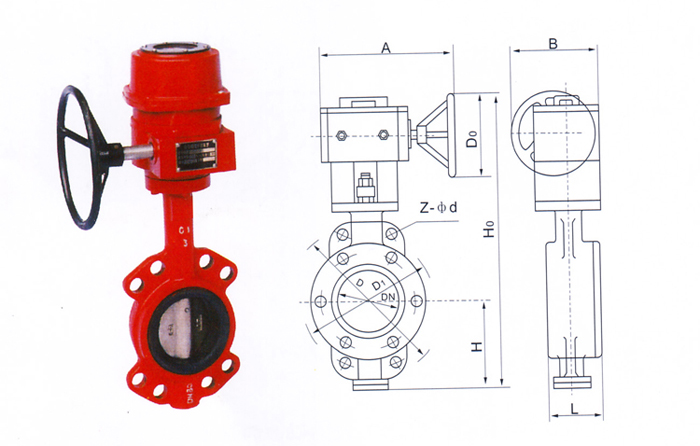

DXH373X-16C连接尺寸
