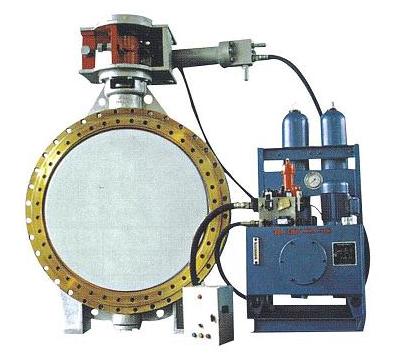

D743H/D741X蓄能罐式液控蝶阀

液控蝶阀_执行标准：
设计按GB12238的规定
法兰按GB/T9113、GB/T17241.6的规定
结构长度按GB12221的规定
压力试验按GB/T13927、JB/T9092的规定

主要性能规范：

公称压力	PN	ANSI
	0.6~4.0MPa	150LB~300LB
强度试验	1.5倍
水压密封试验	1.1倍
气压密封试验	0.6MPa
阀体材料	碳素钢C 灰铸铁Z 球铁Q
工作温度	-29~425℃
适用介质	水、海水、油品等

液控蝶阀_结构特点：

    1.本阀是新一代液动蝶阀，它主要用于介质为水的管路系统泵出口，蒹有截止和止回关闭功能可一阀代两阀，该阀门止回关闭时，能够实现快、慢两阶段关闭，从而起到消除或减小水锤防止介质倒流保护管路系统的作用。
    2.本阀门采用蓄能器取代了重锤式液动碟阀的重锤，用液体的压力蓄能替代重锤势能，从而使该阀门具有设计合理、体积小、重量轻、维护方便等优点。
    3.本阀门液压站和电气控制箱与阀门下部可整体式安装也可分体式安装，阀门不同工况下选择。
    4.本阀门采用三偏心金属密封结构，启闭轻松达到零泄漏。

液控蝶阀_产品用途：

     本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）

蝶阀流量系数表
