Y型过滤器技术参数:

设计标准	HG/T 21627-91、GB/T 14382-93、SH/T 3411-99
法兰标准	GB/T 9112-2000、HG 20592-97、HG 20615-97
设计压力	PN0.6~25.0MPa、ANSI 150~800Lb
工作温度	-40℃~650℃
阀体材质	WCB、LCB、A105、Q235、CF8、CF8M、CF3、CF3M
滤网材质	SS304、SS316、纤维烧结毡、金属烧结网
过滤精度	一般固体1~20目、一般液体30~80目、一般气体100~400目

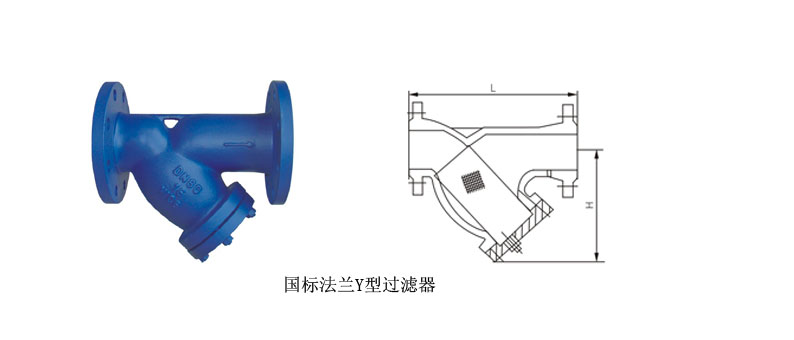

Y型过滤器主要尺寸:

公称通径DN(mm)	L	H	D1	D2	D3
15	150	70	.	.	.
20	150	70	.	.	.
25	160	80	.	.	.
32	180	90	.	.	.
40	200	100	.	.	.
50	220	130	.	.	.
65	250	165	.	.	.
80	280	195	.	.	.
100	320	230	.	.	.
125	360	300	.	.	.
150	430	335	.	.	.
200	505	420	.	.	.
250	550	512	.	.	.
300	680	580	.	.	.
350	700	640	.	.	.
400	790	700	.	.	.
450	850	790	.	.	.
500	900	875	.	.	.
600	.	.	.	.	.
700	.	.	.	.	.
800	.	.	.

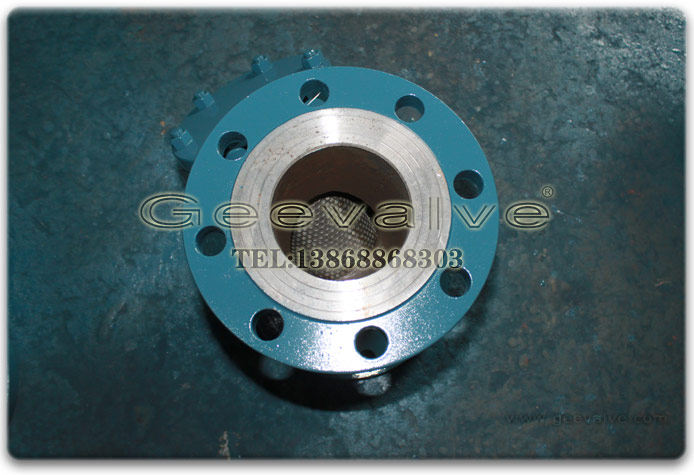

SY14型铸造Y型过滤器  实物图01：

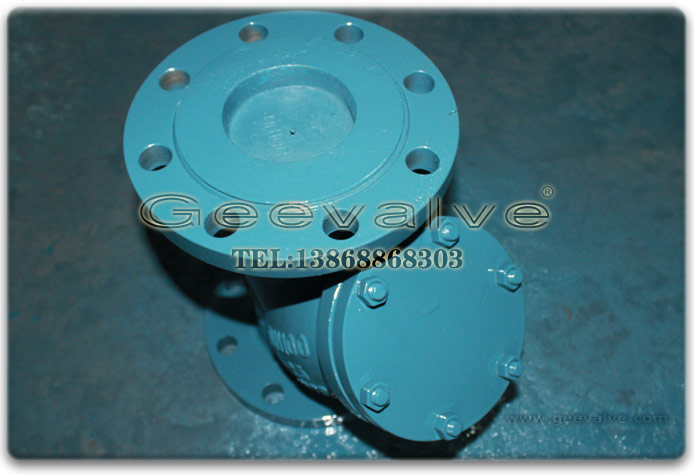

SY14型铸造Y型过滤器  实物图02：

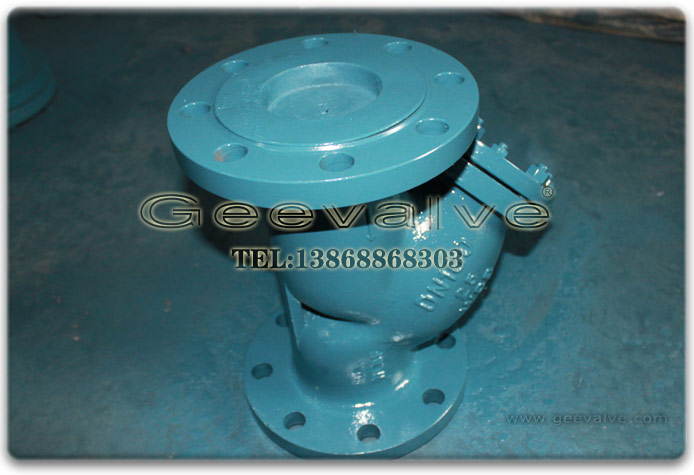

SY14型铸造Y型过滤器  实物图03：

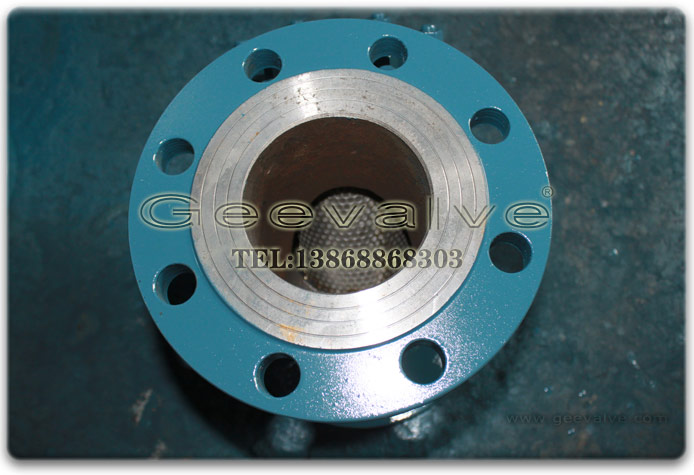

SY14型铸造Y型过滤器  实物图04：
