XG导阀式消气过滤器
XG消气过滤器、XG油气分离器：
消气过滤器是流量计的附属设备之一，它将介质的过滤与消气功能合为一体，不仅可以滤掉流体中的固体杂质，又能减少或消除流体中的气体，提高系统计量精度、延长计量设备的使用寿命。安装方便，使用简单，广泛应用于液体介质的精确计量系统。
XG消气过滤器、XG油气分离器工作原理：
当介质流入进口，通过安置在筒里的过滤网，将固体杂质去除，液体通过过滤网组件时，改变液体流动方向，使液体中的自由气体和部分溶解气体充分分离出来，气体上升至分离器顶部，形成气体空间，出现油气界面。随着气体增加，压力增大，体积加大，油气界面下降，当下降到一定程度时浮球装置动作，打开气阀使气体排除，油气界面上升，气体空间缩小浮球装置关闭气阀，这一过程能使油、气、固三者分离，从而实现了液体的消气和过滤功能。
XG消气过滤器、XG油气分离器主要技术指标：
|
型号
|
XG-40
|
XG-50
|
XG-80
|
XG-100
|
XG-150
|
XG-200
|
XG-250
|
XG-300
|
XG-350
|
|
公称通径mm
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
|
流量范围m3/h
|
3.2~16
|
5~25
|
12~60
|
20~100
|
30~130
|
20~310
|
30~500
|
50~800
|
80~1000
|
|
介质温度℃
|
-10℃~60℃
|
|
适用介质
|
汽油、煤油、柴油等
|
XG导阀式消气过滤器、XG油气分离器

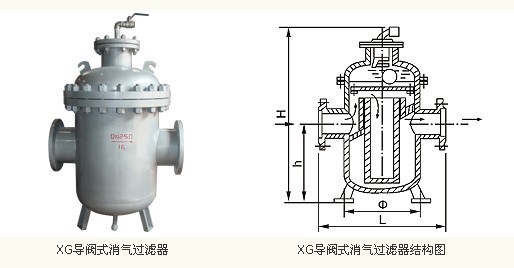

XG导阀式消气过滤器、XG油气分离器主要尺寸：
|
型号
|
L
|
H
|
h
|
Φ
|
|
XG-100A
|
540
|
300
|
855
|
325
|
|
XG-150
|
680
|
380
|
1090
|
426
|
|
XG-200
|
820
|
550
|
1285
|
510
|
|
XG-200A
|
700
|
620
|
1260
|
478
|
|
XG-250
|
940
|
600
|
1455
|
620
|
|
XG-300
|
1060
|
720
|
1810
|
724
|
|
XG-350
|
1180
|
860
|
2100
|
830
|
XG导阀式消气过滤器、XG油气分离器特点：
采用引导阀大浮球导阀式结构，顶部排气，排气能力强，工作可靠。合理的内部结构与特定的介质流向以及大容积使油气分离的能力成倍提高。
