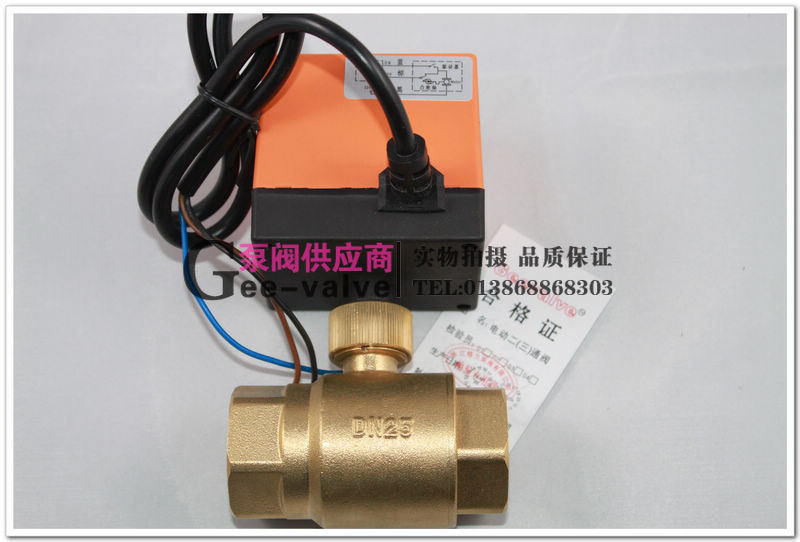

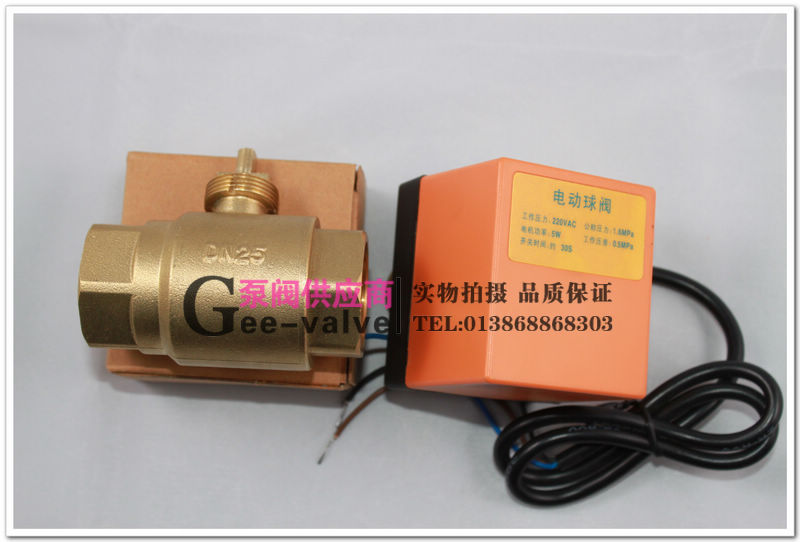

GEEVALVE 格阀VD系列电动二通球阀
产品名称：电动二通球阀 型号:VD-225 口径：1寸 DN25mm 电压：220V
可使用于太阳能机组，中央空调系统，家用冷热循环系统，等等使用范围广。
50台以内现货供应 100台以上第二天发货
品牌阀门 品质保证
质保一年
在线客服QQ:25023657
客服服务热线：013868868303 0577-57989295
传真：0577-57981541(自动接收)
◆产品概述
电动二通球阀适用于暖通空调水系统的通断控制、由电驱动器和
阀体两部分组成。驱动器(执行器)采用同步电机驱动，动作稳定。内
置限位触点，能使阀门全开关时断电。阀体为黄铜锻造。
◆主要技术参数
驱动电源：AC230V±10％，50／60Hz
功率消耗：6VA (仅当阀门启、闭时)
电机类别：同步电机
动作时间：1 5S - 30S
引线长度：50cm
公称压力：1.6Mpa
关闭压差：<0.6Mpa(二通)
<0.3Mpa(三通)
连接方式：管螺纹G
适用介质：冷、热水或50％乙二醇溶液
介质温度：2～90℃
◆ 电气原理图
三线一控接线图
当蓝色线与触点1接触时 开阀
当蓝色线与触点1断开时 关阀
三线二控接线方法
当蓝色线与触点1接触时．(触点2断开) 开阀
当棕色线与触点2接触时．(触点1断开) 关阀
注意：执行器和阀体装配时，执行器电源引出线要和阀体成90℃
